R290 šilumos siurblys grindų šildymui

TheR290 šilumos siurblys grindų šildymuiyra pažangi nuolatinės srovės keitiklių „oras-vanduo“ sistema, sukurta taip, kad atitiktų šiuolaikinių gyvenamųjų ir lengvųjų komercinių pastatų hidraulinius poreikius. Pagaminta Shunde mieste, Foshan mieste, Kinijoje, Blueway – įsitvirtinusio ŠVOK specialisto, veikiančio nuo 1993 m. – ši šilumos siurblių serija užtikrina patikimą patalpų šildymą, vasaros patalpų vėsinimą ir sanitarinį karštą vandenį (KV) viename integruotame sprendime.

Hidraulinio grindų šildymo sistemos veikia optimaliai, kai vandens temperatūra yra žema arba vidutinė. Šilumos siurblys grindų šildymui yra specialiai pritaikytas šiems veikimo parametrams. Nuolat moduliuodama kompresoriaus pajėgumą, kad patenkintų realaus laiko šilumos poreikį, sistema pašalina daug energijos reikalaujantį pilnos apkrovos ciklą, palaiko tikslią vidaus vandens tiekimo temperatūrą ir žymiai sumažina sezoninį energijos suvartojimą.

Pagrindiniai spinduliuojančių grindų privalumai

Spindulinis grindų šildymas priklauso nuo pastovaus šilumos pasiskirstymo dideliuose paviršiaus plotuose. Nuolatinės srovės inverterinio šilumos siurblio integravimas su grindų vamzdynų kilpomis suteikia keletą techninių ir eksploatacinių pranašumų:

• Optimizuotas hidraulinis efektyvumas:Naudojant žemos temperatūros vandens režimus, šilumos siurblio kompresorius gali veikti maksimaliu sezoniniu efektyvumu ir maksimaliai sutaupyti energijos, palyginti su įprastais aukštos temperatūros katilais.
• Vienodas terminis komfortas:Spindulinis šildymas pašalina skersvėjus, šaltas vietas ir oro dulkių cirkuliaciją, užtikrindamas pastovius vertikalius temperatūros gradientus nuo grindų iki viršaus.

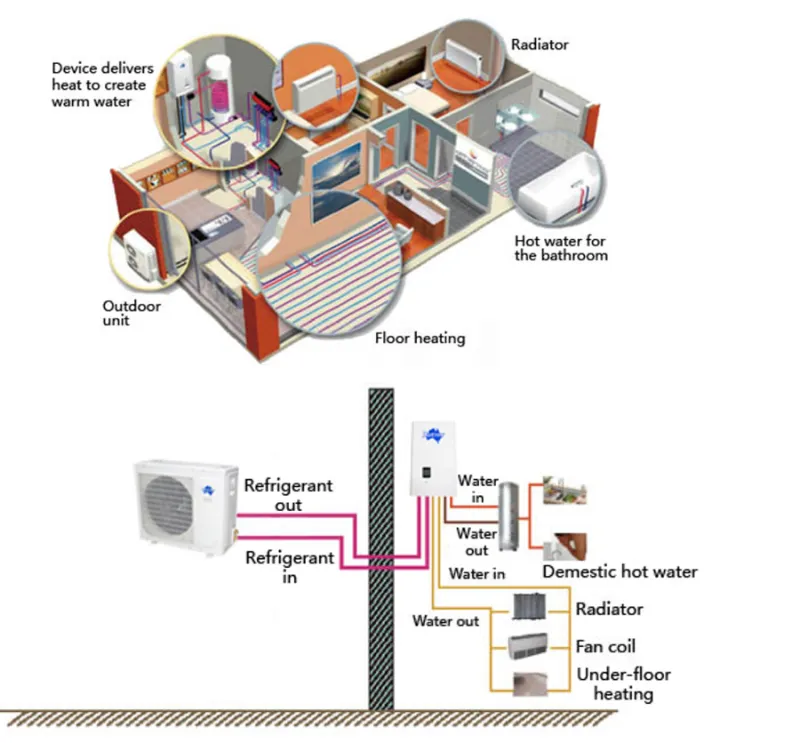

• Grįžtamasis vasaros vėsinimas:Šiltaisiais mėnesiais sistema gali cirkuliuoti atšaldytą vandenį per spinduliuojančias grindų grandines arba fan coil blokus (FCU), siūlydama klimato kontrolę ištisus metus, nereikalaujant atskiros oro kondicionavimo įrangos.
• Kelių šaltinių sistemos sinergija:Sukurta sklandžiai susieti su pagalbiniais šilumos šaltiniais, įskaitant saulės kolektorius, pagalbinius dujų arba alyvos katilus ir atsarginius elektrinius šildymo elementus.

Pagrindinės techninės savybės ir inžineriniai akcentai

TheR290 šilumos siurblys grindų šildymuiapima aukštos kokybės mechaninius ir elektroninius komponentus, užtikrinančius ilgalaikį stabilumą ir paprastą eksploatavimo valdymą:

• Išplėstas žemos aplinkos veikimas:Specialiai sukurti žemos aplinkos modeliai palaiko stabilų šildymo efektyvumą atšiauraus žiemos klimato sąlygomis, kai lauko aplinkos temperatūra nukrenta.
• Penki universalūs darbo režimai:Konfigūruojamas tik šildymui, šildymui + karštam vandeniui, tik vėsinimui, vėsinimui + karštam vandeniui ir tik karštam vandeniui, kad būtų patenkinti sezoniniai svetainės poreikiai.
• Kintamos talpos nuolatinės srovės keitiklis:Yra aukščiausios kokybės nuolatinės srovės inverteriniai rotaciniai arba slinkties kompresoriai (pvz., Mitsubishi arba Panasonic), suporuoti su elektroniniais išsiplėtimo vožtuvais, kad būtų galima tiksliai reguliuoti aušalo srautą.
• Didelio efektyvumo šilumos perdavimas:Naudojamas nerūdijančio plieno plokštelinis šilumokaitis, pasižymintis mažu hidraulinio slėgio kritimu, dideliu šiluminiu efektyvumu ir dideliu atsparumu korozijai.

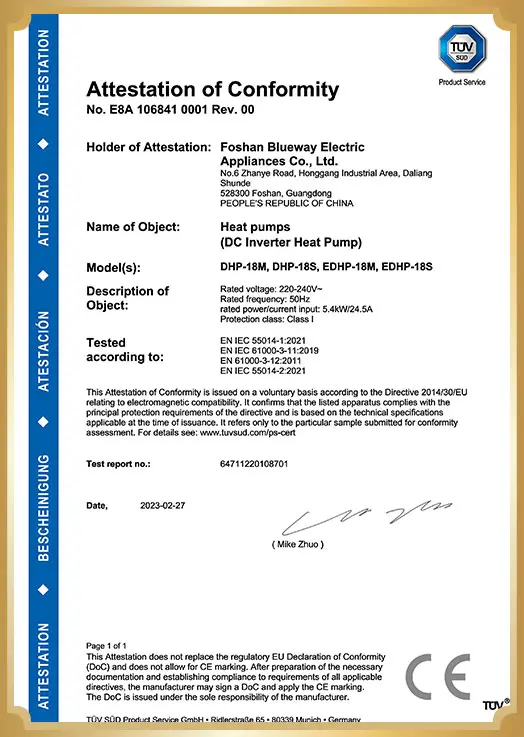

• ErP A++ klasės sertifikatas:Atrinkti modeliai iš serijos pasiekė ErP A++ energetinį įvertinimą, patikrintą pagal griežtus TÜV bandymo standartus.
• Išmanioji valdymo architektūra:Įrengtas mikroprocesoriaus valdiklis su intuityvia LCD jutiklinio ekrano sąsaja, automatine savidiagnostika, įmontuota saugos apsauga ir 3 krypčių vožtuvo valdymo išėjimu.
• Pasirenkamas „Wi-Fi“ ryšys:Leidžia galutiniams vartotojams ir techninės priežiūros komandoms stebėti veikimo duomenis, reguliuoti temperatūros nuostatas ir diagnozuoti gedimus nuotoliniu būdu naudojant specialią mobiliąją programėlę.
• Korozijai atsparus korpusas:Pagaminta iš patvarios, oro sąlygoms atsparios kompozitinės spintelės, sukurtos taip, kad atlaikytų ilgalaikį druskos, drėgmės, sniego ir UV spindulių poveikį.

Techninės specifikacijos

Išsamūs veikimo parametrai ir sistemos konfigūracijos skiriasi priklausomai nuo konkretaus įrenginio modelio. Žemiau pateikiama standartinių šios gaminių serijos specifikacijų apžvalga:

Split vs monoblock konfigūracijos pasirinkimas

Kad atitiktų įvairius vietos apribojimus, pastatų išdėstymą ir regionines klimato sąlygas,R290 šilumos siurblys grindų šildymuisiūloma dviem skirtingais struktūriniais formatais:

Split sistemos architektūra

Padalinta konfigūracija padalija šilumos siurblį į lauko kondensacinį bloką ir vidaus hidraulinį modulį. Visi vandenį laikantys komponentai montuojami patalpoje, mechaninėje patalpoje arba pagalbinėje patalpoje, todėl visiškai pašalinama lauko vamzdžių užšalimo rizika elektros tiekimo nutraukimo ar ekstremalaus žiemos užšalimo metu. Lauko blokas sukurtas su anti-sniego oro įsiurbimo geometrija, o vidinis blokas turi kompaktišką, katilą keičiančią spintelę, kuri puikiai dera su esamais pogrindiniais kolektoriais ir karšto vandens rezervuarais.

Monobloko sistemos architektūra

Monobloko konfigūracijoje yra visa šaldymo kilpa ir hidraulinė grandinė vienoje lauko spintoje. Šis „viskas viename“ dizainas pašalina lauko aušalo vamzdynų darbų poreikį, supaprastina montavimą vietoje ir sumažina darbo sąnaudas. Monoblokus galima užsisakyti su papildomais gamykloje sumontuotais hidrauliniais komponentais, įskaitant nuolatinės srovės vandens cirkuliacinį siurblį, vidinį išsiplėtimo indą ir pagalbinį atsarginį elektrinį šildytuvą.

Projekto paraiškų teikimo scenarijai

LankstumasR290 šilumos siurblys grindų šildymuitodėl tinka įvairiems naujos statybos ir modernizavimo hidrotechnikos projektams:

• Privačios rezidencijos ir vienos šeimos vilos:Mažo triukšmo, didelio komforto grindinis šildymas, vasaros vėsinimas ir kasdienis karšto vandens tiekimas.
• Daugiabučiai apartamentai:Teikti decentralizuotus arba centralizuotus vandens šildymo ir karšto vandens sprendimus.
• Lengvi komerciniai pastatai:Atitinka erdvės kondicionavimo reikalavimus boutique viešbučiuose, mažuose biuruose, salonuose ir sveikatos klinikose.
• Hibridinės energijos projektai:Sąsaja su esamais dujiniais katilais ar saulės kolektoriais, siekiant sumažinti priklausomybę nuo iškastinio kuro renovacijos projektuose.

Inžinerijos atrankos ir sistemos integravimo veiksniai

Norint pasiekti optimalų efektyvumą ir eksploatavimo ilgaamžiškumą, prieš nustatant įrangos dydį reikia atidžiai įvertinti pastato parametrus. Pagrindiniai inžinerinio projektavimo veiksniai yra šie:

1. Projektinė šildymo ir vėsinimo apkrova:Apskaičiuokite didžiausius perdavimo ir įsiskverbimo šiluminius nuostolius esant vietinei projektinei lauko temperatūrai, o ne pasikliaukite nominaliais kvadratiniais metrais.
2. Tikslinė tiekiamo vandens temperatūra:Patikrinkite reikiamą srauto temperatūrą plokščių pogrindinių kilpų gnybtų blokams, ventiliatoriaus kolei arba aukštesnę senų radiatorių temperatūrą.
3. Hidraulinės grandinės apsauga:Rinkitės iš padalinto arba vieno bloko dizaino, atsižvelgdami į aplinkos užšalimo riziką ir turimą patalpų augalų erdvę.
4. Karšto vandens poreikio dydis:Sanitarinių karšto vandens rezervuarų ir šilumokaičių gyvatukų paviršių matmenys pagal piko dienos karšto vandens ėmimo grafikus.

Gamybos pagrindas ir kokybės užtikrinimas

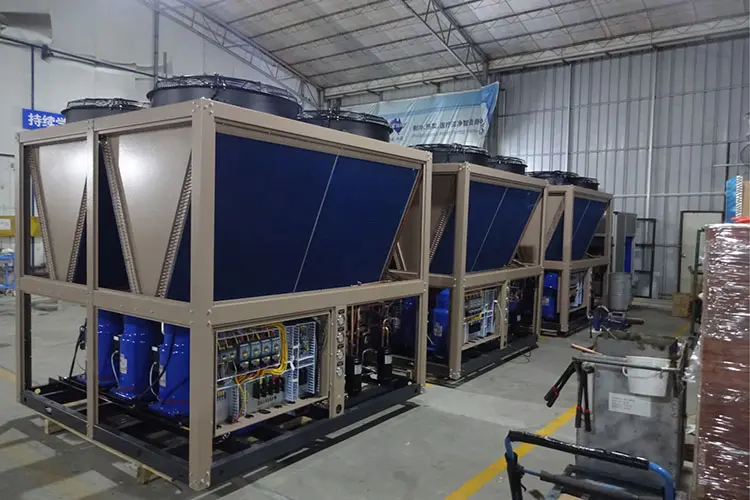

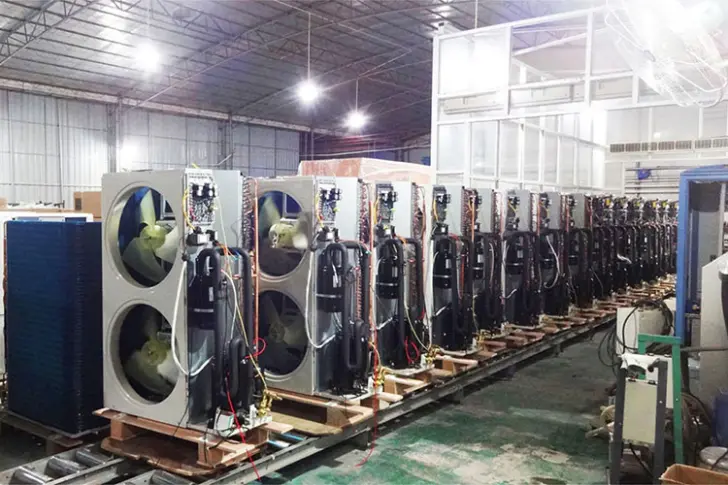

„Blueway“ valdo specializuotą ŠVOK plėtros ir gamybos centrą Shunde mieste, Fošane, Kinijoje. Turėdama beveik 30 metų gamybos patirtį, „Blueway“ sukūrė daugiau nei 1 000 originalių tyrimų ir plėtros produktų ir pristatė daugiau nei 10 000 sėkmingų inžinerinių sprendimų visame pasaulyje. Produktai gaminami laikantis griežtų kokybės kontrolės standartų, apimančių mikroprocesorių apsaugos algoritmus, apsaugančius kompresorius ir vandens kilpas nuo įtampos svyravimų, slėgio anomalijų ir užšalimo. „Blueway“ teikia visapusiškas OEM, OBM ir ODM paslaugas, kurias palaiko 24 valandas per parą, 7 dienas per savaitę internete teikiama techninė pagalba ir įgalioti aptarnavimo partneriai visoje Europoje, Viduriniuose Rytuose, Šiaurės Amerikoje ir Pietų Amerikoje.

Dažnai užduodami klausimai

Kodėl R290 šilumos siurblys grindų šildymui idealiai tinka žemos temperatūros spinduliavimo sistemoms?

Hidraulinis grindų šildymas efektyviausiai veikia esant žemesnei tiekiamo vandens temperatūrai. Nuolatinės srovės inverterinis kompresorius ir optimizuota šilumokaičio konstrukcija leidžia šilumos siurbliui veikti aukščiausiu našumo koeficientu (COP) šiame diapazone, o tai leidžia žymiai sutaupyti energijos, palyginti su tradicinėmis šildymo sistemomis.

Ar šis šilumos siurblys gali būti prijungtas prie esamų katilų ar saulės šilumos masyvų?

Taip. Įmontuotame mikroprocesoriaus valdiklyje yra signalų išvestys, skirtos pagalbiniam šildymo valdymui, leidžiančios įrenginiui veikti kartu su saulės šilumos sistemomis, dujiniais katilais arba atsarginiais elektriniais šildytuvais hibridinės energijos sąrankoje.

Kokie kompresoriaus ir siurblio komponentai naudojami šiuose įrenginiuose?

„Blueway“ integruoja nusistovėjusius nuolatinės srovės inverterinius rotacinius arba sraigtinius kompresorius iš tokių prekių ženklų kaip „Mitsubishi“ ar „Panasonic“, suporuojamus su didelio efektyvumo A klasės cirkuliaciniais vandens siurbliais iš „Wilo“ arba „Shinoo“.

Ar palaikomas nuotolinis valdymo valdymas?

Taip. Be vietinio LCD jutiklinio valdiklio, pasirenkamas Wi-Fi modulis leidžia vartotojams ir sistemos integratoriams stebėti darbo sąlygas, reguliuoti tikslinę vandens temperatūrą ir peržiūrėti sistemos diagnostiką naudojant išmaniojo telefono programą.
